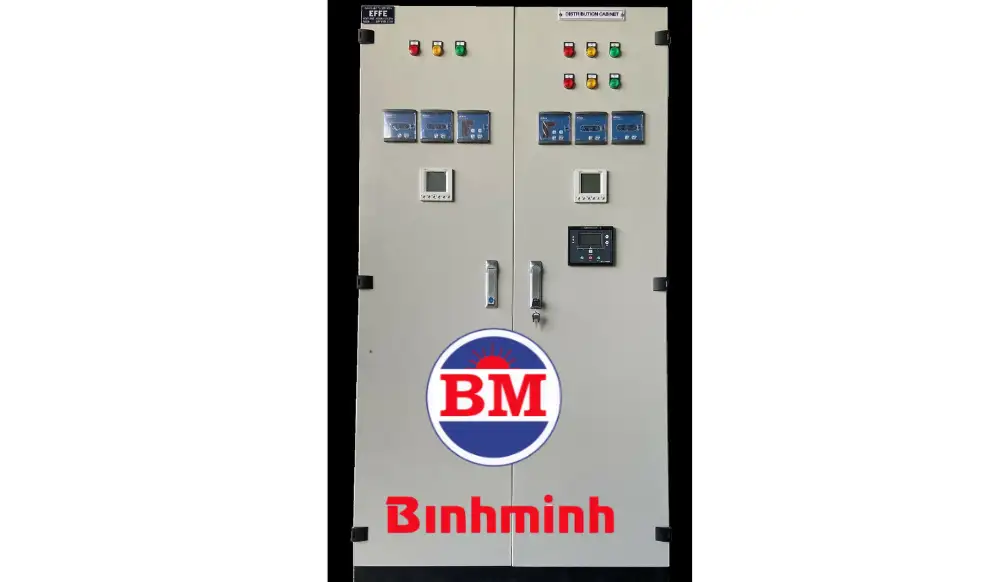

Tủ ATS máy phát điện là gì?

Tủ ATS là thiết bị chuyển nguồn tự động giữa điện lưới và máy phát điện. Khi mất điện lưới, ATS sẽ tự động khởi động máy phát và chuyển sang dùng nguồn điện máy phát. Khi có điện lưới trở lại, tủ ATS tự động ngắt máy phát và chuyển về điện lưới.

Chức năng

Tự động chuyển đổi nguồn điện

Khi mất điện lưới, tủ ATS sẽ phát hiện sự cố mất điện và tự động khởi động máy phát điện. Sau khi máy phát hoạt động ổn định, chuyển nguồn sang máy phát.

Khi điện lưới có lại, tủ ATS sẽ phát hiện điện lưới ổn định trở lại rồi tự động chuyển nguồn lại về điện lưới. Tủ ATS có thể tự tắt máy phát sau một thời gian trễ.

Đảm bảo nguồn điện liên tục

Ngăn ngừa gián đoạn điện đột ngột cho:

• Máy móc sản xuất.
• Thiết bị y tế.
• Thiết bị văn phòng, máy tính, hệ thống an ninh…

Tăng tính an toàn và chuyên nghiệp

Không cần can thiệp thủ công khi mất điện. Tránh nguy cơ giật điện hoặc chuyển nguồn sai cách. Tự động kiểm tra và giám sát trạng thái hai nguồn (điện lưới và máy phát).

Tích hợp bảo vệ

Một số tủ ATS có bảo vệ quá tải, ngắn mạch. Bảo vệ khi điện áp, tần số máy phát không ổn định. Đưa ra cảnh báo lỗi nếu hệ thống có sự cố.

Ưu điểm

Tự động hoàn toàn

Không cần thao tác thủ công khi mất điện hoặc có điện trở lại. Hoạt động nhanh, chính xác, đảm bảo cấp điện kịp thời.

Đảm bảo cấp điện liên tục

Giúp tránh gián đoạn điện cho các thiết bị quan trọng như máy chủ, camera, thiết bị y tế, sản xuất công nghiệp… Đặc biệt quan trọng với bệnh viện, nhà máy, tòa nhà văn phòng.

Tăng độ an toàn

Tránh được sự cố do chuyển mạch sai cách, tiếp điểm hồ quang, hoặc giật điện. Hạn chế rủi ro chập cháy điện do thao tác thủ công không đúng kỹ thuật.

Bảo vệ thiết bị điện

Có thể tích hợp tính năng  bảo vệ quá áp, thấp áp, mất pha, ngắn mạch. Tính năng tắt/mở máy phát hợp lý để tránh hư hỏng máy.

Hoạt động ổn định, bền bỉ

Nếu chọn tủ ATS chất lượng cao (loại công nghiệp), có thể hoạt động liên tục hàng ngàn lần chuyển mạch mà không lỗi.

Dễ kết nối, điều khiển từ xa

Nhiều loại ATS hiện đại hỗ trợ kết nối với PLC, hệ thống giám sát từ xa, SCADA. Có thể cài đặt hẹn giờ, ghi log, báo sự cố qua SMS hoặc mạng nội bộ.

Phù hợp cho mọi quy mô

Có nhiều dòng phù hợp từ gia đình, biệt thự nhỏ (3–10kVA) tới tòa nhà, nhà xưởng lớn (từ 100kVA đến vài ngàn kVA).

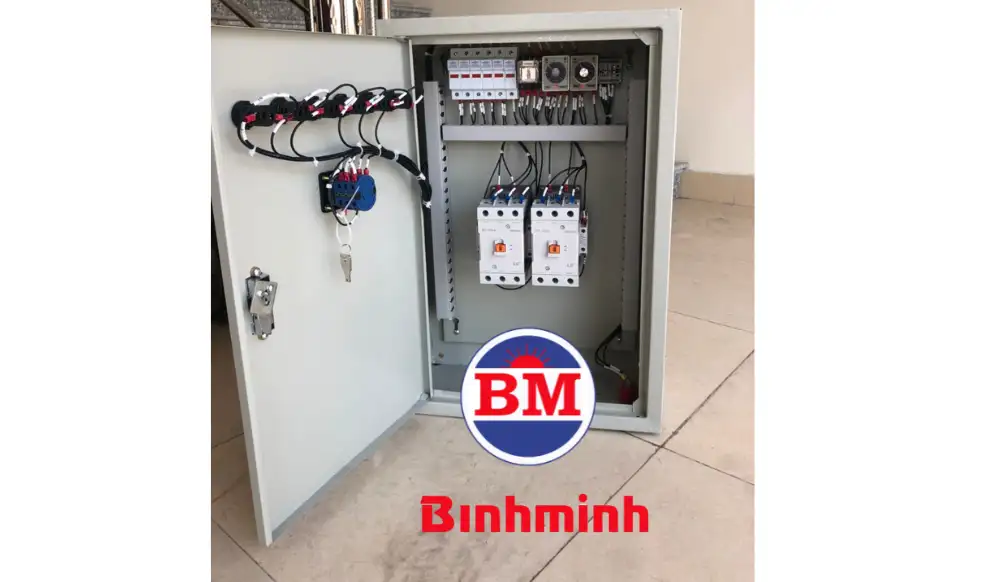

Cấu tạo cơ bản

Bộ điều khiển ATS

Được xem là “bộ não” của tủ. Có chức năng phát hiện mất điện lưới và ra lệnh khởi động/tắt máy phát. Điều khiển thời gian chuyển mạch và bảo vệ.

Bộ chuyển mạch nguồn (Contactor / MCCB / ACB)

Tự động chuyển đổi khi có lệnh từ bộ điều khiển. Gồm 2 contactor hoặc 1 bộ chuyển mạch kép:

• Contactor nguồn lưới
• Contactor nguồn máy phát

Bộ điều khiển khởi động máy phát

Có nhiệm vụ gửi tín hiệu đến máy phát đề nổ khi mất điện và tắt máy khi điện lưới phục hồi

Rơ le thời gian

Cài đặt thời gian trễ:

Trễ khởi động máy phát

Trễ khi chuyển nguồn

Trễ tắt máy phát sau khi điện lưới phục hồi

Cảm biến điện áp / Giám sát nguồn

Cảm biến điện áp và tần số giúp bộ điều khiển nhận biết khi điện lưới mất hoặc không ổn định. Ngoài ra, cảm biến cũng kiểm tra điện áp đầu ra máy phát trước khi chuyển nguồn.

Cầu dao, CB bảo vệ

Đảm nhiệm vai trò bảo vệ quá tải, ngắn mạch và cách ly khi bảo trì.

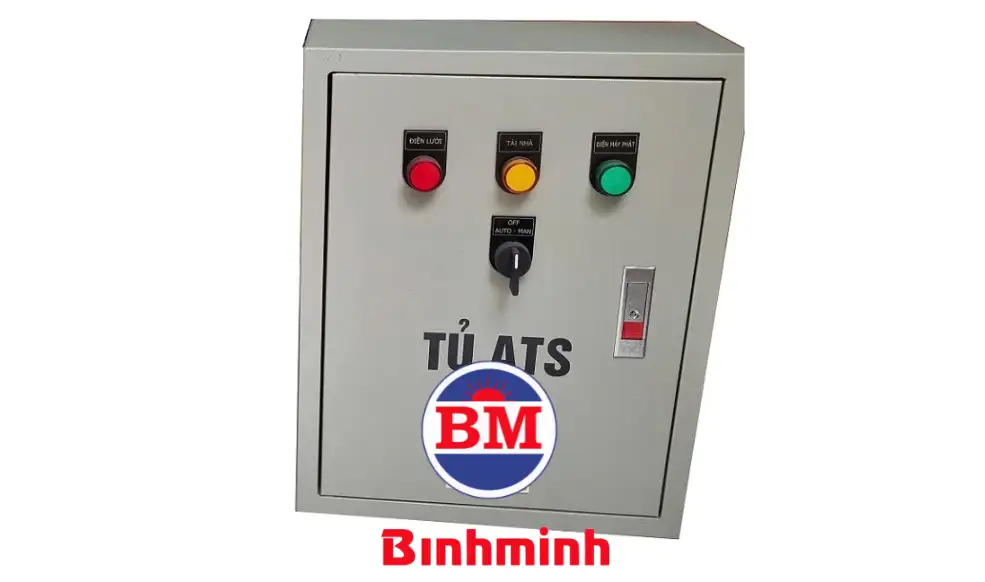

Đèn báo và đồng hồ giám sát

Hiển thị trạng thái hoạt động

• Nguồn đang sử dụng (lưới/máy phát)
• Tình trạng điện áp, pha, tần số
• Cảnh báo lỗi (nếu có)

Nguyên lí hoạt động

Khi điện lưới bình thường

Tủ ATS cho đóng contactor nguồn điện lưới, cấp điện cho tải (thiết bị tiêu thụ). Máy phát ở chế độ chờ (standby), không hoạt động.

Khi mất điện lưới

Bộ điều khiển ATS phát hiện mất điện sau một khoảng trễ (thường 3–10 giây).Sau đó gửi lệnh khởi động máy phát điện. Sau khi máy phát hoạt động ổn định (thường 5–10 giây), ATS ngắt contactor điện lưới và đóng contactor nguồn máy phát rồi cấp điện cho tải từ máy phát.

Khi điện lưới có lại

ATS phát hiện điện lưới phục hồi và ổn định. Sau một khoảng thời gian trễ an toàn ATS ngắt nguồn máy phát rồi chuyển nguồn lại sang điện lưới. Tắt máy phát sau khi ngừng tải, trễ tắt thường 30–60 giây để nguội máy.

Lưu ý khi sử dụng tủ ATS

Tủ ATS phải đáp ứng và tương thích với các đặc điểm sau :

• Công suất máy phát và tải sử dụng
• Loại điện áp (1 pha hoặc 3 pha)
• Tránh chọn tủ quá nhỏ gây cháy nổ contactor hoặc lỗi chuyển nguồn.

Cài đặt thời gian trễ hợp lý

Thời gian trễ khi khởi động máy phát: giúp tránh khởi động sai khi mất điện ngắn.

Chuyển nguồn để đảm bảo máy phát ổn định trước khi cấp tải.

Tắt máy phát để máy nguội dần, tránh sốc nhiệt

Đảm bảo máy phát có chức năng khởi động tự động

Máy phát phải có ắc quy còn tốt, bộ đề điện tử, chức năng nhận lệnh khởi động từ ATS

Kiểm tra định kỳ

Vệ sinh bên trong tủ bụi, côn trùng có thể gây chập mạch.  Kiểm tra tình trạng contactor, đường dây đấu nối, ắc quy máy phát (nguồn nuôi khởi động). Test thử chế độ hoạt động tự động mỗi 1–2 tháng.

 Lắp đặt đúng kỹ thuật

Tủ phải được nối mass an toàn và có CB bảo vệ đầu vào – đầu ra. Đặt tủ cách xa khu vực ẩm ướt, dễ cháy. Tốt nhất là  nên để kỹ thuật viên điện chuyên nghiệp thực hiện lắp đặt.

Ghi nhớ chế độ vận hành

Nếu sử dụng ATS bán tự động, người vận hành cần nắm rõ cách chuyển mạch an toàn và trình tự bật/tắt máy phát thủ công.
