ATS máy phát điện là gì?

ATS máy phát điện là bộ chuyển mạch tự động, dùng để tự động. Chuyển đổi nguồn điện từ lưới điện sang máy phát điện khi xảy ra sự cố mất điện và ngược lại khi điện lưới phục hồi.

Công dụng của ATS máy phát điện ?

Tự động chuyển đổi nguồn điện

Khi điện lưới mất, ATS tự động khởi động máy phát điện và chuyển nguồn điện cung cấp cho tải sang máy phát. Khi điện lưới có lại, ATS tự động chuyển nguồn trở về lưới . Và tắt máy phát sau một thời gian chạy không tải.  ATS giúp hệ thống không bị gián đoạn, rất cần thiết cho các thiết bị không thể ngừng hoạt động. Như máy chủ, thang máy, thiết bị y tế…

 Tăng tính an toàn cho hệ thống điện

ATS đảm bảo chỉ một nguồn điện được cấp vào hệ thống tại một thời điểm. Tránh chập điện hoặc đấu nguồn ngược gây cháy nổ. Tích hợp các thiết bị bảo vệ quá áp, thấp áp, mất pha.  Giúp bảo vệ cả máy phát và tải tiêu thụ.

Tự động hóa quá trình vận hành

Không cần nhân viên kỹ thuật trực tại chỗ để thao tác bật/tắt máy phát thủ công. ATS thực hiện chuyển mạch và điều khiển hoàn toàn tự động.  Giúp tiết kiệm thời gian và công sức của người vận hành.

Duy trì hoạt động liên tục trong sản xuất và kinh doanh

ATS máy phát điện giúp ngăn chặn rủi ro như

• Mất dữ liệu trong hệ thống máy tính
• Hư hỏng thiết bị trong dây chuyền sản xuất
• Gián đoạn dịch vụ đang cung cấp
• Đặc biệt quan trọng ở các đơn vị y tế, ngân hàng, trung tâm điều hành, viễn thông…

Dễ dàng tích hợp với hệ thống quản lý điện

ATS hiện đại có thể kết nối với PLC, SCADA, giúp giám sát và điều khiển từ xa. Có thể lập trình thời gian delay, ưu tiên nguồn, báo lỗi… tùy theo nhu cầu.

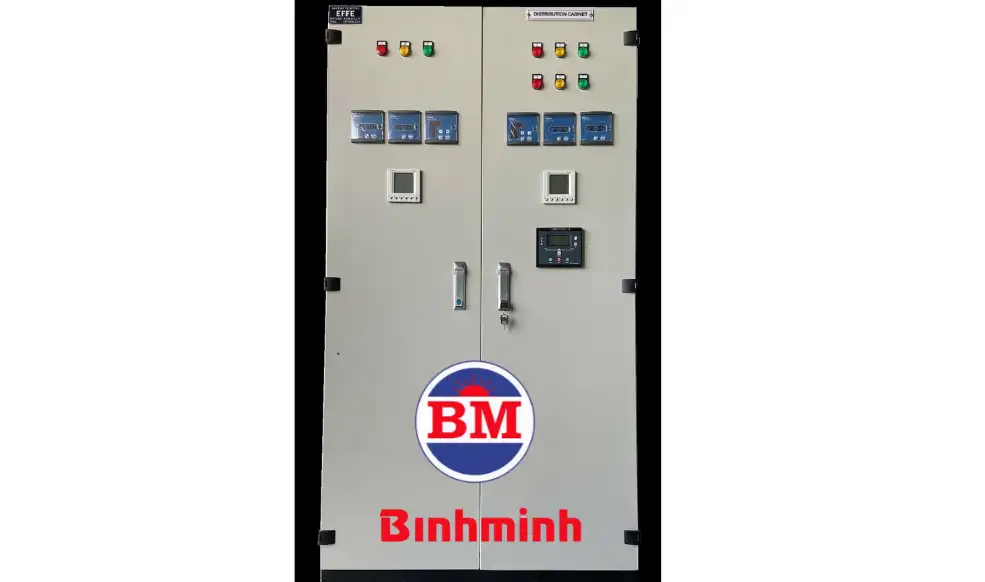

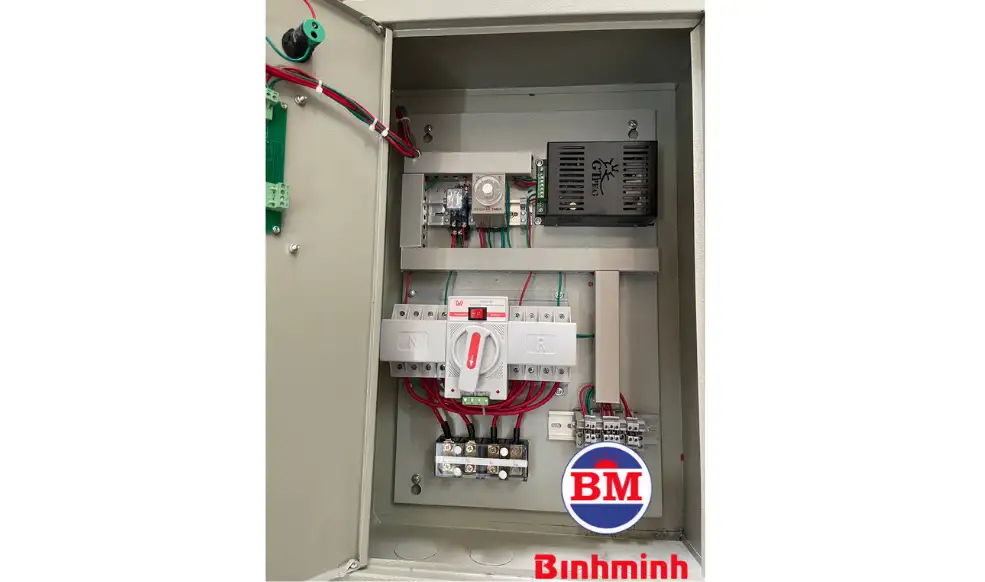

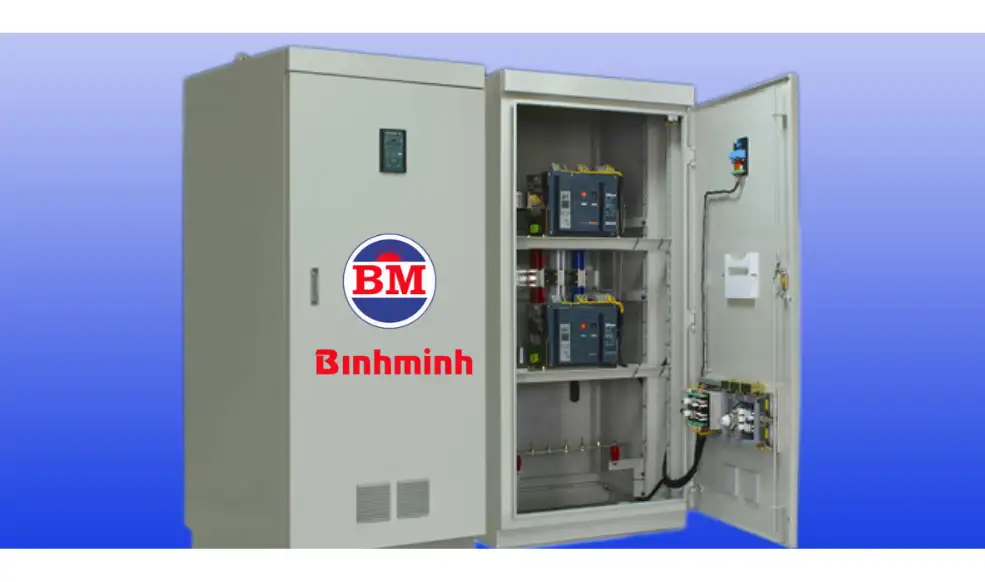

Cấu tạo cơ bản của một tủ ATS máy phát điện

Bộ điều khiển ATS

Bộ điều khiển được xem như là bộ não của hệ thống.Có tác dụng phát hiện mất điện lưới, khởi động máy phá. Sau đó chuyển nguồn và trả tải lại khi điện lưới phục hồi. Có thể lập trình thời gian delay, cảnh báo lỗi, đếm giờ hoạt động…

 Máy cắt hoặc khởi động từ

Gồm 2 bộ : một cho nguồn lưới – một cho máy phát. Có nhiệm vụ đóng/ngắt tải từ 2 nguồn theo chỉ thị từ bộ điều khiển. Loại thiết bị này sẽ khóa chéo để không bao giờ hai nguồn hoạt động cùng lúc.

Rơle trung gian và rơle thời gian

Hỗ trợ điều khiển đóng/mở máy cắt . Thiết lập thời gian trễ để tránh chuyển nguồn quá sớm khi điện lưới chưa ổn định.

Nguồn nuôi tủ (thường là điện DC 12V hoặc 24V)

Dùng để cấp nguồn cho bộ điều khiển và các rơle. Có thể tích hợp bộ sạc ắc quy để đảm bảo luôn có điện điều khiển.

 Thiết bị hiển thị và giám sát

Đồng hồ hiển thị điện áp, dòng điện, tần số (tùy chọn). Đèn báo nguồn lưới, máy phát, trạng thái đóng/ngắt tải. Thiết bị hiển thị có đưa ra cácc cảnh báo tới người dùng . Báo lỗi mất pha, thấp áp, quá áp…

Thiết bị bảo vệ và phụ trợ

Cầu chì, CB, MCB có tác dụng bảo vệ ngắn mạch, quá dòng.

Thiết bị chống sét lan truyền  tùy theo hệ thống

Biến dòng để đo lường và bảo vệ

Terminal đấu nối, quạt tản nhiệt, vỏ tủ thép sơn tĩnh điện

Nguyên lí hoạt động

Khi điện lưới hoạt động bình thường

ATS giữ trạng thái đóng điện lưới và  cấp điện trực tiếp cho tải. Máy phát điện ở trạng thái chờ (không hoạt động).

Khi điện lưới bị mất hoặc bất ổn (mất pha, thấp áp…)

ATS phát hiện sự cố điện lưới thông qua cảm biến điện áp. Sau một khoảng thời gian delay (thường 3–10 giây) để tránh báo nhầm. ATS ra lệnh khởi động máy phát điện tự động. Khi máy phát điện hoạt động ổn định , điện áp/tần số đạt yêu cầu. ATS sẽ ngắt tải khỏi điện lưới, chuyển tải sang máy phát điện.

Khi điện lưới phục hồi ổn định trở lại

ATS tiếp tục giám sát điện lưới trong vài giây để đảm bảo điện áp ổn định. Nếu điện lưới ổn định thì sẽ ngắt tải khỏi máy phát điện. Sau đó chuyển tải trở lại điện lưới. Và ra lệnh tắt máy phát, thường sau một thời gian chạy xả tải.
