Tủ Điện ATS (Auto Transfer Switch) Là Gì? Tại Sao Máy Phát Dự Phòng Bắt Buộc Phải Có?

Mất điện đột ngột luôn là cơn ác mộng đối với mọi dây chuyền sản xuất công nghiệp, hệ thống máy chủ Data Center hay các cơ sở y tế. Để giải quyết vấn đề này, máy phát điện dự phòng được sử dụng như một giải pháp cứu cánh. Tuy nhiên, nếu chỉ có máy phát điện mà thiếu đi một thiết bị điều khiển chuyển đổi nguồn điện thông minh, toàn bộ hệ thống vẫn sẽ rơi vào tình trạng tê liệt, hoặc nguy hiểm hơn là chập cháy, tai nạn điện.

Thiết bị chuyển mạch thông minh đó chính là Tủ điện ATS. Vậy tủ điện ATS là gì và tại sao nó lại đóng vai trò sinh tử như vậy? Hãy cùng tìm hiểu chi tiết.

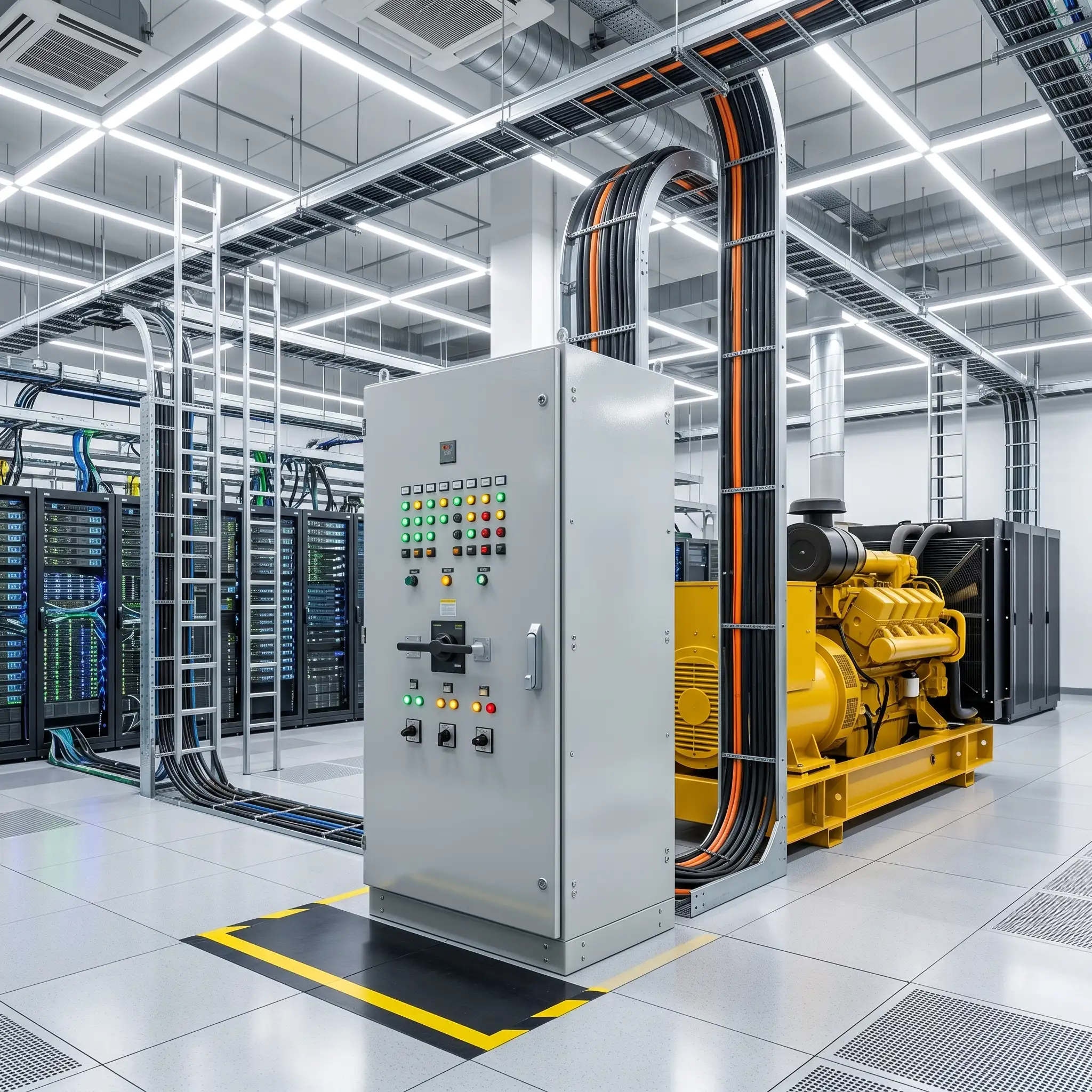

1. Tủ điện ATS (Auto Transfer Switch) là gì?

ATS là cụm từ viết tắt của Auto Transfer Switch, dịch ra tiếng Việt có nghĩa là Thiết bị chuyển nguồn tự động.

Tủ điện ATS là một hệ thống thiết bị có chức năng tự động chuyển đổi nguồn điện cung cấp cho phụ tải từ nguồn điện chính (thường là điện lưới quốc gia) sang nguồn điện dự phòng (thường là máy phát điện) khi nguồn điện lưới gặp sự cố như: mất điện, sụt áp, quá áp, mất pha hoặc đảo pha.

Ngược lại, khi nguồn điện lưới quốc gia ổn định trở lại, tủ ATS sẽ tự động chuyển nguồn phụ tải từ máy phát điện trở về lại lưới điện chính, đồng thời gửi tín hiệu tắt máy phát điện một cách tự động. Mọi quá trình này diễn ra hoàn toàn tự động, nhanh chóng và an toàn tuyệt đối mà không cần bất kỳ thao tác gạt cầu dao hay đóng ngắt thủ công nào từ con người.

2. Cấu tạo cơ bản của tủ điện ATS chuyển nguồn tự động

Một tủ điện ATS hoàn chỉnh được cấu thành từ nhiều linh kiện điện tử phức tạp, nhưng về cơ bản, nó được chia thành 3 bộ phận cốt lõi sau:

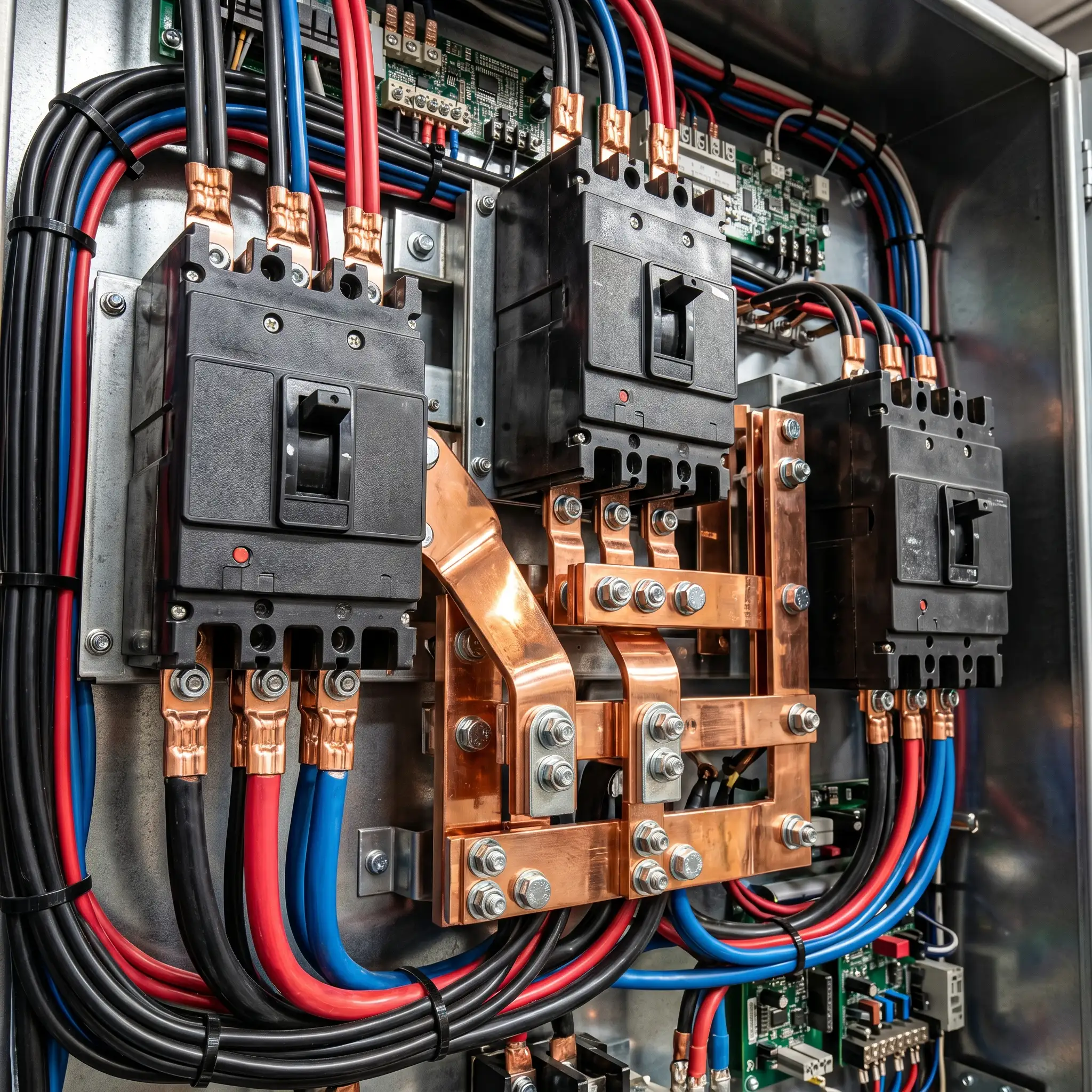

2.1. Thiết bị chuyển mạch cơ điện (Transfer Switch / Switchgear)

Đây là “cơ bắp” của tủ ATS, đảm nhận nhiệm vụ đóng/ngắt trực tiếp các tiếp điểm có dòng điện lớn chạy qua. Tùy thuộc vào công suất của hệ thống, thiết bị đóng cắt có thể là:

Contactor (Khởi động từ): Dành cho hệ thống công suất nhỏ và trung bình.
MCCB (Aptomat khối) có gắn Motorized: Dành cho hệ thống tầm trung và lớn, độ an toàn cao hơn Contactor.
ACB (Máy cắt không khí): Sử dụng cho hệ thống dòng điện cực lớn (từ 1000A đến vài ngàn Ampe) tại các nhà máy quy mô lớn.
Bộ chuyển mạch ATS nguyên khối (ATS Osung, Socomec, Vitzro…): Loại thiết bị được thiết kế chuyên dụng tích hợp sẵn cơ cấu chuyển mạch cơ khí liên động 2 hoặc 3 vị trí.

2.2. Bộ điều khiển trung tâm (ATS Controller)

Nếu thiết bị đóng cắt là “cơ bắp” thì bộ điều khiển chính là “bộ não” của tủ. Bộ phận này (có thể là mạch Logo, PLC hoặc các bo mạch vi xử lý chuyên dụng) có nhiệm vụ:

Đo lường, giám sát liên tục các thông số của điện lưới và điện máy phát (điện áp, tần số, pha).
Gửi tín hiệu đề nổ máy phát khi lưới điện hỏng.
Phát lệnh điều khiển thiết bị đóng cắt (Switchgear) chuyển nguồn chính xác.
Cài đặt các khoảng thời gian trễ (Time delay) để tránh sốc điện.

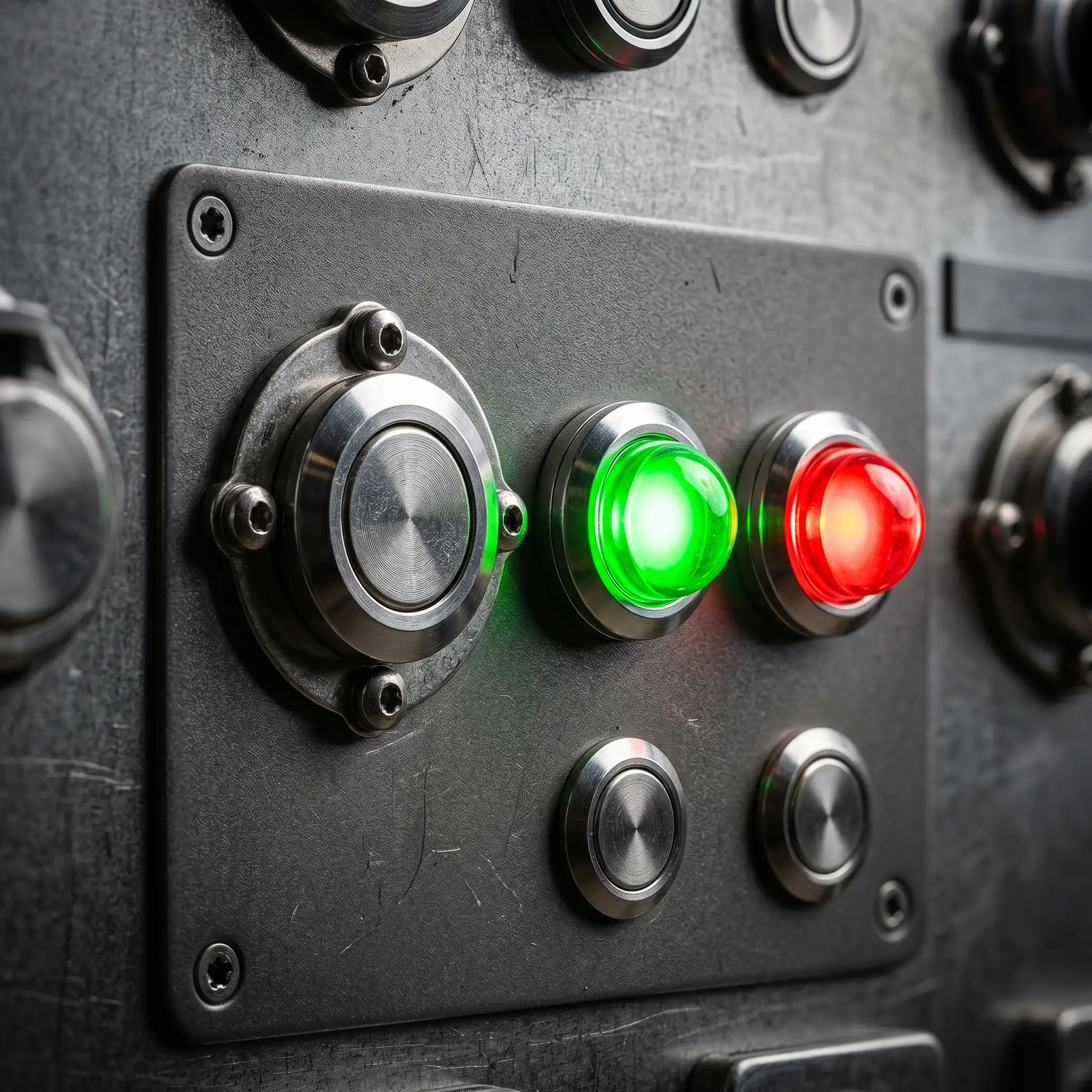

2.3. Hệ thống hiển thị, đèn báo và nút nhấn

Nằm ở mặt ngoài của vỏ tủ, hệ thống này giúp người vận hành dễ dàng quan sát trạng thái của lưới điện. Bao gồm:

Đèn báo trạng thái: Đèn báo có điện lưới, đèn báo máy phát đang chạy, đèn báo lỗi…
Đồng hồ Vôn (V) / Ampe (A) hoặc màn hình LCD giám sát thông số.
Công tắc chuyển chế độ Auto (Tự động) / Manual (Bằng tay).
Các nút nhấn điều khiển cơ học trong trường hợp cần thao tác khẩn cấp.

3. Nguyên lý hoạt động tự động của tủ điện ATS

Sự thông minh của tủ điện ATS thể hiện rõ nét nhất qua chu trình vận hành kín kẽ và an toàn. Nguyên lý hoạt động có thể tóm gọn qua hai kịch bản sau:

3.1. Kịch bản 1: Khi lưới điện quốc gia gặp sự cố (Mất điện)

Phát hiện sự cố: Bộ điều khiển ATS giám sát và phát hiện nguồn lưới bị mất hoặc điện áp/tần số vượt qua ngưỡng an toàn cho phép (sụt áp, mất pha).
Thời gian trễ (Time Delay to Engine Start): Tủ ATS sẽ đếm một khoảng thời gian trễ (thường từ 3 – 10 giây) để xác nhận đây là sự cố thật sự chứ không phải điện chớp nháy tạm thời.
Phát tín hiệu nổ máy: Sau khi xác nhận sự cố, ATS gửi tín hiệu “Start” đến bảng điều khiển của máy phát điện.
Máy phát khởi động & Ổn định: Máy phát nổ và tạo ra dòng điện. Tủ ATS tiếp tục chờ từ 5 – 15 giây để máy phát chạy ổn định điện áp và tần số.
Chuyển mạch đóng tải: Bộ điều khiển ra lệnh cắt nguồn từ lưới điện, đóng thiết bị chuyển mạch đưa dòng điện từ máy phát cấp vào cho phụ tải (nhà máy, tòa nhà). Toàn bộ quá trình từ lúc mất điện đến khi có điện máy phát thường mất từ 10 – 20 giây.

3.2. Kịch bản 2: Khi lưới điện quốc gia phục hồi trở lại (Có điện)

Phát hiện lưới điện: Bộ điều khiển nhận thấy điện lưới quốc gia đã quay trở lại và đạt mức điện áp ổn định.
Thời gian trễ xác nhận lưới điện (Time Delay to Return): Tủ không chuyển đổi ngay mà chờ khoảng 1 – 3 phút để đảm bảo điện lưới thực sự ổn định, tránh tình trạng lưới điện chập chờn đóng cắt liên tục.
Chuyển mạch về lưới điện: ATS ngắt phụ tải khỏi nguồn máy phát và tự động đóng mạch, kết nối phụ tải trở lại lưới điện quốc gia.
Làm mát và tắt máy phát (Engine Cooldown): Phụ tải đã dùng điện lưới, nhưng tủ ATS chưa tắt máy phát ngay. Máy phát sẽ tiếp tục chạy không tải (khoảng 3 – 5 phút) để làm mát động cơ, giảm nhiệt độ dầu và nước làm mát.
Tắt máy: Tủ ATS gửi tín hiệu “Stop” để tắt hẳn máy phát, đưa hệ thống về trạng thái sẵn sàng (Standby) cho lần mất điện tiếp theo.

4. Tại sao hệ thống máy phát điện dự phòng bắt buộc phải có tủ điện ATS?

Nhiều người thắc mắc: “Tại sao không dùng một cầu dao đảo chiều thủ công cho rẻ mà phải đầu tư một chiếc tủ điện ATS hàng chục, hàng trăm triệu đồng?”. Dưới đây là 4 lý do chứng minh sự bắt buộc của ATS trong môi trường công nghiệp.

4.1. Đảm bảo tính liên tục của dòng điện, không gây gián đoạn sản xuất

Đối với cầu dao thủ công, khi mất điện, bạn phải cử người chạy đến phòng điện (có khi ở cách xa hàng trăm mét), loay hoay soi đèn pin, nổ máy phát, kiểm tra đồng hồ rồi mới gạt cầu dao. Quá trình này có thể kéo dài 10 – 15 phút. Với tủ ATS, mọi thứ diễn ra tự động chỉ trong vỏn vẹn 10 – 15 giây. Hệ thống máy thở bệnh viện, máy chủ lưu trữ dữ liệu hay dây chuyền sản xuất nhựa, thủy tinh sẽ không bị gián đoạn quá lâu, hạn chế thiệt hại hàng tỷ đồng do phế phẩm hoặc mất dữ liệu.

4.2. Bảo vệ thiết bị khỏi các sự cố điện nguy hiểm

Không chỉ chuyển nguồn khi mất điện, ATS còn đóng vai trò như một người gác cổng mẫn cán. Khi điện lưới có, nhưng bị sụt áp trầm trọng, tăng áp đột biến, hoặc mất 1 trong 3 pha, động cơ 3 pha trong nhà máy sẽ bị cháy cuộn dây ngay lập tức nếu tiếp tục hoạt động. ATS có khả năng nhận diện các “dòng điện xấu” này, lập tức ngắt lưới và nhường quyền cho máy phát điện, bảo vệ an toàn cho toàn bộ hệ thống máy móc đắt tiền phía sau.

4.3. Vận hành tự động hóa 100%, loại bỏ sai sót từ con người

Trong bóng tối hoảng loạn khi cúp điện, việc thao tác đóng ngắt cầu dao bằng tay công suất lớn (lên tới hàng ngàn Ampe) tiềm ẩn rủi ro phát sinh hồ quang điện gây bỏng, cháy nổ chết người. Hơn nữa, nếu con người vận hành sai quy trình, quên tắt máy phát, hoặc đóng tải khi điện áp chưa ổn định sẽ gây hư hỏng thiết bị. Tủ ATS loại bỏ hoàn toàn “lỗi con người” (Human Error).

4.4. Ngăn chặn hiện tượng xông điện (Backfeed) gây chết người

Đây là lý do pháp lý và an toàn khắt khe nhất. Xông điện (Backfeed) là hiện tượng cực kỳ nguy hiểm: Khi bạn dùng cầu dao thủ công, nếu bạn quên ngắt nguồn lưới điện mà lại đề nổ máy phát, dòng điện từ máy phát của bạn sẽ chạy ngược ra ngoài đường dây điện lưới quốc gia. Lúc này, các thợ điện đang leo cột sửa chữa đường dây lưới sẽ bị điện giật tử vong vì nghĩ rằng đường dây đã được cắt điện. Tủ ATS được thiết kế với cơ cấu liên động cơ khí và khóa chéo điện (Interlock). Nghĩa là: nguồn Lưới và nguồn Máy phát KHÔNG BAO GIỜ có thể đóng vào cùng một lúc. Nó đảm bảo an toàn tính mạng tuyệt đối cho công nhân điện lực.

5. Phân loại tủ điện ATS phổ biến trên thị trường hiện nay

Tùy vào nhu cầu sử dụng và quy mô dự án, bạn có thể lựa chọn các dòng tủ ATS khác nhau:

5.1. Dựa theo thiết bị đóng cắt

ATS dùng Contactor: Ưu điểm là giá rẻ, cấu tạo nhỏ gọn, dễ sửa chữa thay thế linh kiện. Thường dùng cho các hệ thống công suất nhỏ (dưới 100A).
ATS dùng MCCB/ACB (Aptomat/Máy cắt): Chịu được dòng ngắn mạch lớn, an toàn cao, độ bền đóng cắt tốt. Sử dụng phổ biến nhất cho nhà xưởng vừa và lớn.
ATS hợp bộ nguyên khối (Changeover switch): Chuyển mạch bằng cơ cấu cam trục quay, độ bền cơ học cực cao, không lo cháy cuộn hút như contactor. Các hãng nổi tiếng: Osung (Hàn Quốc), Socomec (Pháp), ABB, Schneider.

5.2. Dựa theo số pha nguồn điện

Tủ ATS 1 pha (2P): Thường ứng dụng trong điện dân dụng, biệt thự, trạm thu phát sóng viễn thông nhỏ (BTS). Dùng điện 220V.
Tủ ATS 3 pha (3P hoặc 4P): Ứng dụng phổ biến cho công nghiệp, nhà máy, chung cư, khách sạn lớn. Sử dụng nguồn 380V. Lưu ý: Loại ATS 4P sẽ có nhiệm vụ đóng cắt thêm cả dây trung tính (dây N) để đảm bảo an toàn cao nhất chống dòng rò.

6. Những lưu ý “sống còn” khi chọn mua và lắp đặt tủ điện ATS

Nếu bạn là chủ đầu tư hoặc kỹ sư quản lý hệ thống, hãy ghi nhớ những tiêu chí sau trước khi đặt hàng tủ ATS:

Tính toán đúng công suất định mức: Dòng điện định mức (Ampe) của tủ ATS phải lớn hơn hoặc bằng dòng điện tối đa của máy phát và dòng điện tổng của hệ thống. Khuyến nghị nên chọn tủ ATS có công suất lớn hơn khoảng 15-20% công suất tải để đảm bảo dự phòng và an toàn khi hệ thống có thêm thiết bị mới trong tương lai.
Lựa chọn thương hiệu uy tín: Trái tim của tủ là bộ điều khiển và thiết bị đóng cắt. Không nên tiếc tiền dùng hàng trôi nổi. Hãy ưu tiên các hãng danh tiếng như Schneider, ABB, Mitsubishi, Socomec, LS, Osung.
Hệ thống khóa liên động (Interlock): Phải đảm bảo tủ được thiết kế có liên động khóa chéo cả về CƠ và ĐIỆN. Đây là tiêu chuẩn bắt buộc không thể thương lượng.
Bảo trì định kỳ: Tủ ATS ít khi hoạt động (chỉ hoạt động khi mất điện), do đó dễ bị ẩm mốc, kẹt rỉ sét cơ cấu cơ khí. Hãy lên lịch bảo dưỡng, lau chùi bụi bẩn và test chạy không tải định kỳ mỗi tháng 1 lần.

7. Kết luận

Qua bài viết trên, chắc hẳn bạn đã hiểu rõ tủ điện ATS là gì và nguyên lý hoạt động của nó. Tủ chuyển nguồn tự động ATS không phải là một phụ kiện xa xỉ có thể cắt giảm, mà nó là thiết bị trung tâm sống còn, mang tính bắt buộc đối với bất kỳ tổ máy phát điện dự phòng công nghiệp nào.

Việc đầu tư một hệ thống tủ điện ATS chất lượng cao, đúng tiêu chuẩn không chỉ giúp doanh nghiệp duy trì dòng chảy sản xuất không gián đoạn, bảo vệ tuổi thọ các thiết bị máy móc đắt tiền, mà trên hết là bảo vệ sự an toàn tính mạng tuyệt đối cho con người khỏi các tai nạn điện thảm khốc.
