Trong các công trình quy mô lớn như nhà máy sản xuất, trung tâm dữ liệu (Data Center), bệnh viện hay các khu chung cư cao cấp, việc đảm bảo nguồn điện dự phòng liên tục và ổn định là yếu tố sống còn. Đôi khi, một máy phát điện độc lập không thể đáp ứng đủ công suất hoặc tính linh hoạt cho toàn bộ hệ thống. Lúc này, giải pháp “Hòa đồng bộ máy phát điện” ra đời như một bước tiến kỹ thuật tất yếu. Vậy khái niệm hòa đồng bộ máy phát điện là gì? Khi nào chúng ta cần áp dụng giải pháp này? Hãy cùng phân tích chi tiết trong bài viết dưới đây.
1. Tổng quan: Khái niệm hòa đồng bộ máy phát điện là gì?
Để hiểu rõ về hệ thống nguồn điện dự phòng công suất lớn, thuật ngữ “hòa đồng bộ” là kiến thức cơ bản mà mọi kỹ sư hoặc nhà quản lý dự án đều phải nắm vững.
1.1. Định nghĩa kỹ thuật về hòa đồng bộ
Hòa đồng bộ máy phát điện (tiếng Anh là Generator Synchronization) là quá trình kết nối hai hay nhiều tổ máy phát điện (có thể cùng hoặc khác công suất, cùng hoặc khác thương hiệu) hoạt động song song với nhau trên cùng một thanh cái chung (busbar) để cùng cung cấp điện năng cho một hệ thống phụ tải.
Hiểu một cách đơn giản hơn, thay vì để mỗi máy phát điện cấp điện cho một khu vực riêng biệt một cách độc lập, người ta dùng kỹ thuật để “ghép” sức mạnh của nhiều máy phát điện lại với nhau thành một nguồn điện duy nhất, khổng lồ và linh hoạt hơn.

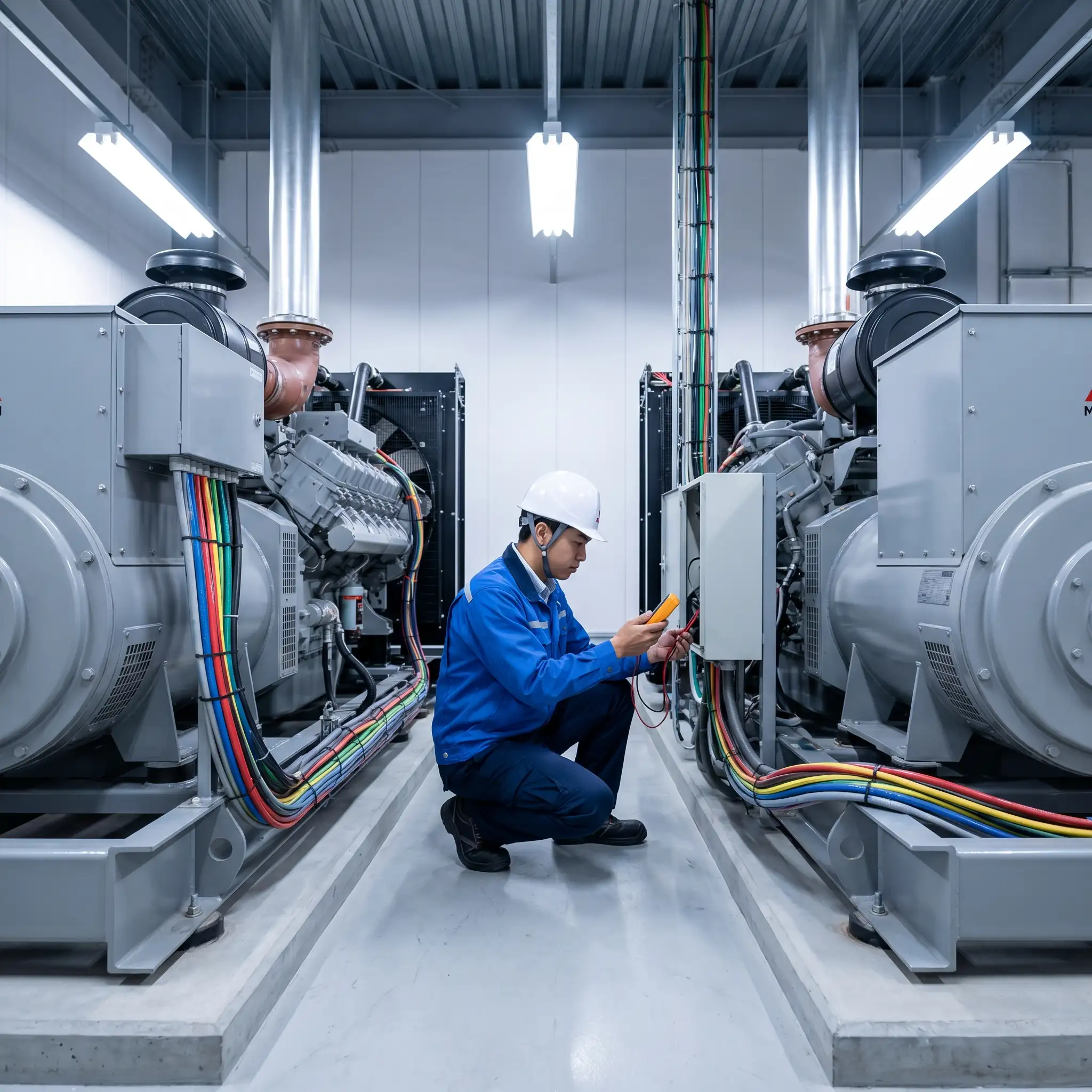

1.2. Bản chất của việc chạy máy phát điện song song
Khi các máy phát điện được hòa đồng bộ, chúng sẽ tự động chia sẻ tải (Load Sharing) theo tỷ lệ công suất của từng máy. Hệ thống điều khiển sẽ liên tục giám sát và tự động gọi thêm máy phát chạy khi tải tăng lên, hoặc tự động ngắt bớt máy phát khi tải giảm xuống. Quá trình này diễn ra hoàn toàn tự động, trơn tru mà không làm gián đoạn nguồn điện cung cấp cho thiết bị.
2. 3 Điều kiện bắt buộc để hòa đồng bộ máy phát điện thành công
Việc nối hai nguồn điện xoay chiều lại với nhau không đơn giản như nối hai viên pin. Nếu kết nối không đúng lúc, sự chênh lệch sẽ tạo ra dòng điện ngắn mạch khổng lồ, gây cháy nổ cuộn dây stator, phá vỡ trục cơ khí và làm hỏng hoàn toàn tổ máy. Để thực hiện hòa đồng bộ máy phát điện, hệ thống phải đáp ứng tuyệt đối 3 điều kiện sau ngay tại thời điểm đóng máy cắt (Breaker):
2.1. Cùng điện áp (Voltage)
Điện áp sinh ra từ các máy phát điện chuẩn bị hòa lưới phải bằng với điện áp của thanh cái chung (hoặc máy phát đang chạy). Sự chênh lệch điện áp cho phép thường rất nhỏ (nhỏ hơn 5%). Nếu chênh lệch quá lớn, máy phát có điện áp cao hơn sẽ bơm một dòng điện phản kháng (công suất vô công) sang máy có điện áp thấp hơn, gây quá nhiệt hệ thống.
2.2. Cùng tần số (Frequency)
Tần số của máy phát điện cần hòa lưới phải bằng với tần số của hệ thống (ở Việt Nam thông thường là 50Hz). Tốc độ quay của động cơ diesel quyết định tần số này. Nếu tần số không khớp, các rotor của các máy sẽ cố gắng “kéo” nhau để quay cùng tốc độ, tạo ra lực vặn cơ khí cực kỳ nguy hiểm có thể làm gãy trục động cơ.
2.3. Cùng pha và thứ tự pha (Phase Sequence)
Góc lệch pha giữa điện áp máy phát và điện áp hệ thống phải bằng 0 (hoặc xấp xỉ 0). Đồng thời, thứ tự các pha (A, B, C) của máy phát phải khớp hoàn toàn với thứ tự pha của hệ thống. Đây là yếu tố quan trọng nhất; nếu sai thứ tự pha, hệ thống sẽ bị ngắn mạch trầm trọng ngay lập tức khi đóng điện.
3. Giải đáp: Khi nào cần hòa đồng bộ nhiều tổ máy phát điện?
Đầu tư hệ thống hòa đồng bộ tốn kém hơn nhiều so với việc chạy máy độc lập. Tuy nhiên, trong nhiều trường hợp thực tế, đây lại là giải pháp duy nhất và tối ưu nhất. Dưới đây là những thời điểm bạn cần hòa đồng bộ máy phát điện:
3.1. Khi công suất phụ tải lớn hơn công suất một máy phát hiện có
Giả sử nhà máy của bạn đang sử dụng một máy phát điện 1000kVA. Do nhu cầu mở rộng quy mô sản xuất, tổng công suất phụ tải tăng lên 1800kVA. Thay vì phải bán thanh lý máy 1000kVA (với giá rất rẻ) để mua một chiếc máy mới 2000kVA tốn kém, bạn chỉ cần mua thêm một máy phát 1000kVA nữa và hòa đồng bộ chúng lại. Tổng công suất thu được sẽ đáp ứng dư sức cho hệ thống mới.
3.2. Khi biểu đồ phụ tải biến động liên tục, cần tối ưu chi phí nhiên liệu
Động cơ diesel hoạt động bền bỉ và tiết kiệm nhiên liệu nhất khi nó mang tải từ 70% đến 80% công suất định mức. Nếu tải thấp dưới 30%, máy sẽ tiêu hao nhiều nhiên liệu vô ích, đồng thời dễ bị hiện tượng đọng than buồng đốt (đổ mồ hôi máy).
-
Ví dụ: Một khách sạn có tổng công suất tối đa 2000kVA. Ban ngày khách đi vắng, tải chỉ cần 500kVA. Ban đêm cần đủ 2000kVA.
-
Giải pháp: Thay vì dùng 1 máy 2000kVA chạy lãng phí vào ban ngày, người ta dùng 4 máy 500kVA hòa đồng bộ. Ban ngày, hệ thống chỉ gọi 1 máy chạy. Ban đêm, khi tải tăng, bộ điều khiển sẽ tự động gọi lần lượt các máy số 2, 3, 4 vào hoạt động. Cách này giúp tiết kiệm hàng tỷ đồng tiền dầu mỗi năm.
3.3. Yêu cầu tính dự phòng cực kỳ nghiêm ngặt (Hệ thống N+1)
Trong các trung tâm dữ liệu (Data Center) hoặc phòng mổ bệnh viện, việc mất điện dù chỉ 1 giây cũng gây ra thảm họa. Nếu dùng 1 máy phát duy nhất, nhỡ máy đó bị lỗi khởi động thì toàn bộ hệ thống tê liệt. Khi áp dụng hòa đồng bộ nhiều tổ máy (chế độ dự phòng N+1 hoặc 2N), nếu một máy đang chạy đột ngột bị hỏng, máy khác sẽ lập tức gánh tải hoặc hệ thống tự gọi máy dự phòng khởi động ngay lập tức. Tính an toàn và độ tin cậy được nâng lên mức tối đa.
3.4. Rào cản về không gian lắp đặt và khó khăn trong vận chuyển
Một tổ máy phát điện mitsubishi công suất 2500kVA – 3000kVA có thể nặng tới 20 tấn và dài hơn 6 mét. Việc vận chuyển một cỗ máy khổng lồ như vậy vào các tầng hầm tòa nhà chung cư sâu, hoặc đưa lên tầng thượng nóc tòa nhà cao ốc là điều cực kỳ khó khăn, thậm chí bất khả thi do giới hạn về tải trọng sàn và cần cẩu. Giải pháp chia nhỏ thành 3 hoặc 4 máy phát công suất 800kVA và hòa đồng bộ lại sẽ giải quyết triệt để bài toán logistics này.
4. Đánh giá ưu điểm và nhược điểm của hệ thống hòa đồng bộ
Để có cái nhìn khách quan, chủ đầu tư cần nắm rõ hai mặt của vấn đề khi thiết kế hệ thống này.
4.1. Ưu điểm vượt trội
-
Tối ưu hóa chi phí vận hành: Tiết kiệm nhiên liệu và giảm hao mòn động cơ rõ rệt nhờ cơ chế chia sẻ tải thông minh.
-
Độ tin cậy cực cao: Luôn có máy dự phòng sẵn sàng thay thế khi có sự cố hỏng hóc đột xuất.
-
Bảo trì linh hoạt: Có thể tắt một máy để bảo trì, thay dầu, bảo dưỡng định kỳ mà không cần phải cắt điện toàn bộ hệ thống phụ tải.
-
Dễ dàng nâng cấp: Chủ đầu tư có thể mua thêm máy phát vào bất kỳ lúc nào để ghép vào hệ thống khi cần mở rộng nhà máy, không cần đầu tư một lần số vốn quá lớn.
4.2. Nhược điểm và thách thức
-
Chi phí đầu tư ban đầu cao: Cần phải mua thêm hệ thống Tủ hòa đồng bộ (Sync Panel) với nhiều thiết bị điều khiển đắt tiền như PLC, máy cắt ACB, cáp kết nối.
-
Không gian lắp đặt tủ điện: Phải tốn thêm không gian cho việc đặt tủ hòa đồng bộ.
-
Yêu cầu kỹ thuật cao: Việc lắp đặt, cài đặt thông số và bảo hành bảo trì đòi hỏi đội ngũ kỹ sư phải có trình độ chuyên môn sâu.
5. Các phương pháp hòa đồng bộ máy phát điện phổ biến hiện nay
Tùy vào công nghệ và mức độ tự động hóa của tủ điều khiển, hiện nay có hai phương pháp hòa đồng bộ chính được áp dụng:
5.1. Phương pháp hòa đồng bộ thủ công (Manual)
Đây là phương pháp truyền thống, thường áp dụng cho các hệ thống cũ. Người vận hành phải sử dụng các đồng hồ đo điện áp, đồng hồ tần số và thiết bị đồng bộ kế (Synchroscope) hoặc sử dụng phương pháp “ánh sáng đèn” để theo dõi. Khi người vận hành bằng mắt thường thấy các thông số đã trùng khớp, họ sẽ tự tay ấn nút đóng máy cắt. Phương pháp này đòi hỏi sự tập trung cao độ và kinh nghiệm dày dặn từ kỹ thuật viên, rủi ro xảy ra lỗi thao tác con người là khá cao.
5.2. Phương pháp hòa đồng bộ tự động (Auto)
Đây là tiêu chuẩn bắt buộc cho các dự án hiện đại. Hệ thống sử dụng các bộ điều khiển hòa đồng bộ vi xử lý chuyên dụng (như Deep Sea, ComAp, Woodward,…). Mọi công việc từ đo lường điện áp, tần số, thứ tự pha, đến tự động tăng/giảm ga (speed governor) và điều chỉnh kích từ (AVR) để các thông số khớp nhau hoàn toàn đều do vi xử lý đảm nhiệm. Sau khi thông số đạt chuẩn, bộ điều khiển sẽ tự động ra lệnh đóng máy cắt chỉ trong tích tắc. Quá trình này diễn ra an toàn, chính xác tuyệt đối và con người không cần phải can thiệp.

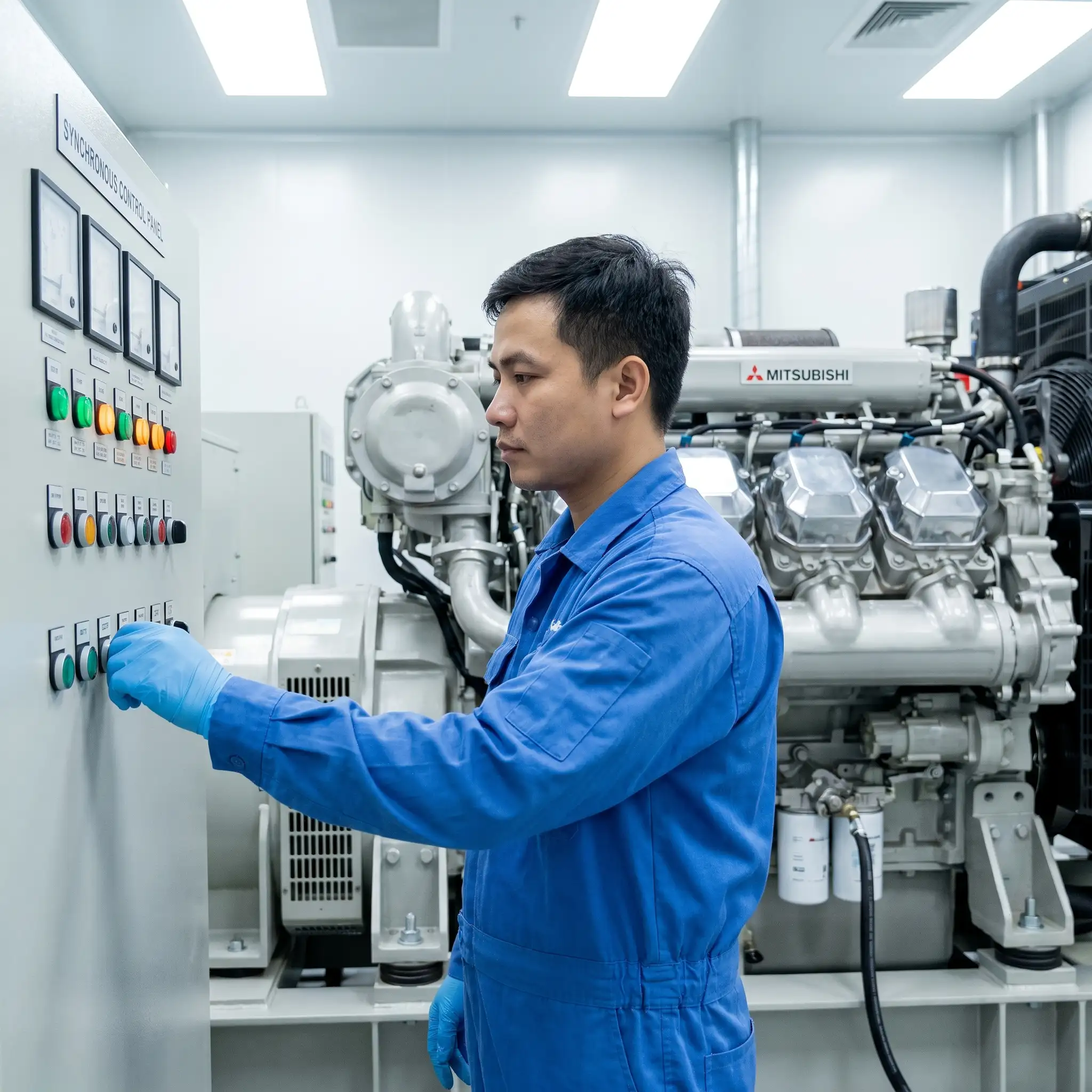

6. Vai trò của Tủ hòa đồng bộ máy phát điện
Để các máy phát điện có thể “giao tiếp” và làm việc được với nhau, chúng ta bắt buộc phải thông qua một thiết bị trung tâm gọi là Tủ hòa đồng bộ. Tủ hòa đồng bộ có cấu tạo phức tạp, bao gồm các thiết bị đóng cắt công suất lớn (ACB hoặc VCB), hệ thống thanh cái đồng, các thiết bị đo lường bảo vệ, và “trái tim” là các Module điều khiển hòa đồng bộ. Tủ không chỉ làm nhiệm vụ hòa mạng mà còn đóng vai trò giám sát, bảo vệ toàn diện hệ thống khỏi các sự cố như quá tải, ngắn mạch, công suất ngược, lệch pha, giúp đảm bảo an toàn tuyệt đối cho cả tổ máy phát và các thiết bị sử dụng điện của công trình.
7. Kết luận
Hiểu rõ khái niệm hòa đồng bộ máy phát điện là gì cũng như các trường hợp khi nào cần hòa đồng bộ sẽ giúp các kỹ sư điện và nhà đầu tư đưa ra quyết định thiết kế hệ thống nguồn dự phòng chính xác nhất. Mặc dù chi phí đầu tư ban đầu cho hệ thống tủ hòa đồng bộ cao hơn so với máy phát độc lập, nhưng những giá trị to lớn về khả năng tiết kiệm nhiên liệu, tính dự phòng an toàn tuyệt đối, độ linh hoạt khi vận hành và bảo trì hoàn toàn xứng đáng với từng đồng chi phí bỏ ra.
Nếu doanh nghiệp của bạn đang đối mặt với bài toán mở rộng quy mô, biểu đồ phụ tải dao động lớn, hay yêu cầu nguồn điện không bao giờ gián đoạn, hòa đồng bộ tổ máy phát điện chính là chìa khóa công nghệ giải quyết triệt để những thách thức đó.
