Khái niệm hòa đồng bộ

Hòa đồng bộ máy phát điện là quá trình kết nối máy phát điện vào hệ thống điện lưới. Hoặc máy phát khác mà không gây xung điện, sốc tải hoặc mất ổn định.  Khi hòa, điện áp của máy phát phải “đồng bộ” với lưới. Tức là phải cùng tần số, điện áp, thứ tự pha và góc pha.

Điều kiện hòa đồng bộ máy phát điện

Điều kiện	Mô tả chi tiết
Tần số bằng nhau (f1 = f2)	Tần số của máy phát phải bằng hoặc gần bằng tần số của hệ thống (thường là 50Hz hoặc 60Hz).
Điện áp bằng nhau (U1 ≈ U2)	Biên độ điện áp của máy phát và hệ thống phải gần bằng nhau (ví dụ: đều 400V).
Thứ tự pha giống nhau	Trình tự pha U – V – W của máy phát phải đúng chiều so với hệ thống.
Góc pha gần bằng nhau (Δφ ≈ 0)	Sóng điện của các pha phải gần trùng nhau về thời điểm – nghĩa là không lệch quá nhiều.

Thiết bị hỗ trợ

Đồng hồ đo

Loại đồng hồ	Công dụng chính
⚡ Tần số kế	Đo tần số (Hz) của máy phát và lưới
🔋 Vôn kế	Đo điện áp từng pha
🧭 Đồng hồ pha kế	Hiển thị góc lệch pha giữa máy phát và lưới
⏳ Đồng hồ đồng bộ	Cho biết thời điểm đóng CB hòa chính xác

Bộ đèn hòa đồng bộ

Bộ đèn hòa đồng bộ  gồm 3 bóng đèn nối giữa 3 pha của máy phát và lưới. Khi các đèn tối đồng loạt, tức là thời điểm đồng bộ chính xác, tiến hành  đóng CB. Phương pháp thủ công đơn giản, phổ biến với hệ nhỏ.

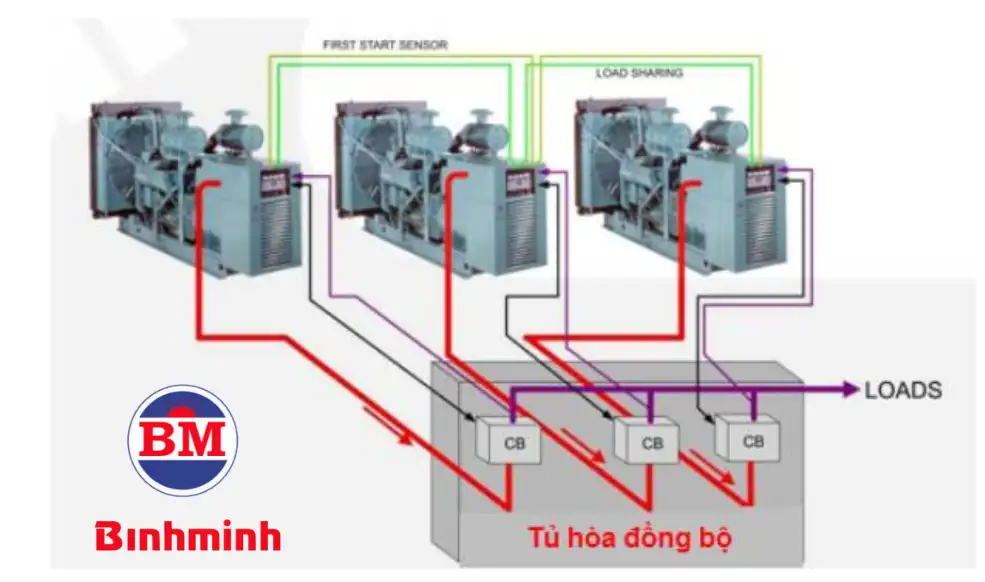

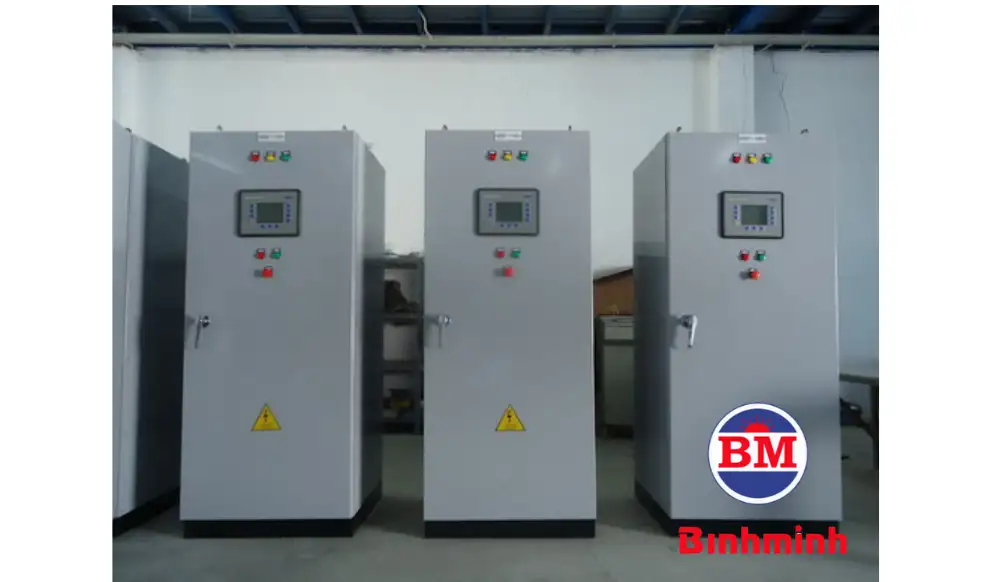

Bộ hòa đồng bộ tự động

Là bộ điều khiển trung tâm giúp máy phát tự điều chỉnh để đồng bộ với lưới/máy khác. Có các tính năng đo và so sánh tần số, điện áp, góc pha. Điều chỉnh tốc độ (tần số) qua Governor, điều chỉnh điện áp qua AVR. Tự động ra lệnh đóng CB tại thời điểm chuẩn nhất.

Bộ điều chỉnh điện áp tự động – AVR

Là thiết bị bắt buộc trong hệ thống đồng bộ tự động. Tự điều chỉnh điện áp máy phát để khớp với điện áp hệ thống. Hỗ trợ ổn định điện áp khi tải thay đổi

Bộ điều tốc – Governor (điện tử hoặc cơ khí)

Điều khiển tốc độ quay của động cơ từ đó kiểm soát tần số đầu ra. Rất quan trọng để giữ tần số máy phát đúng 50Hz (hoặc 60Hz) khi hòa đồng bộ.

Máy cắt (CB/Air Circuit Breaker) có tính năng hòa đồng bộ

Dùng để đóng/ngắt kết nối giữa máy phát và lưới. Có thể điều khiển thủ công hoặc qua bộ tự động hòa lưới. Một số loại CB có tích hợp tín hiệu “ready to sync” – chờ lệnh đóng

 ATS – Automatic Transfer Switch (nếu có)

Dùng trong hệ thống hòa lưới và chuyển đổi giữa nguồn chính và nguồn dự phòng. Có thể kết hợp bộ hòa để tự động chuyển nguồn khi mất điện.

Nguyên lí hòa đồng bộ máy phát điện

Khi chuẩn bị hòa đồng bộ :

Máy phát khởi động và đạt tốc độ định mức. Điều chỉnh tần số và điện áp cho gần bằng lưới. So sánh thứ tự và góc pha khi thấy đèn đồng bộ mờ dần hoặc đồng hồ chỉ 0. Khi tất cả điều kiện đúng, thực hiện đóng CB hòa lưới. Sau đó đồng bộ sẽ được hoàn tất.

Cách máy đạt được trạng thái “đồng bộ”

 Điều chỉnh điện áp bằng AVR (Automatic Voltage Regulator)

AVR tự động tăng/giảm điện áp đầu ra máy phát để khớp với điện áp hệ thống

Điều chỉnh tần số bằng Governor (Bộ điều tốc)

Governor điều khiển tốc độ động cơ → điều chỉnh tần số điện đầu ra

Tốc độ ≈ 1500 vòng/phút → tần số 50Hz (với máy 4 cực)

Đồng bộ góc pha bằng thiết bị synchronizer

Thiết bị đo sự chênh lệch pha và ra lệnh đóng CB tại đúng thời điểm

Các bước trong quá trình hòa đồng bộ

Bước 1: Khởi động máy phát

Bước 2: Tăng tốc độ và điều chỉnh điện áp đầu ra để gần bằng lưới

Bước 3: So sánh các thông số điện (f, U, pha, góc pha)

Bước 4: Khi các điều kiện đạt → Synchronizer cho phép đóng CB

Bước 5 : CB đóng → Máy phát và lưới “chung nhịp” → chia tải
