Phần cảm trong máy phát điện là gì?

Phần cảm trong máy phát điện hay còn gọi là stator từ trường hoặc cuộn dây kích từ. Đây là bộ phận tạo ra từ trường trong máy phát điện. Đóng vai trò then chốt trong việc chuyển đổi cơ năng thành điện năng. Tùy theo thiết kế, phần cảm có thể là bộ phận quay (rôto) hoặc tĩnh (stato).

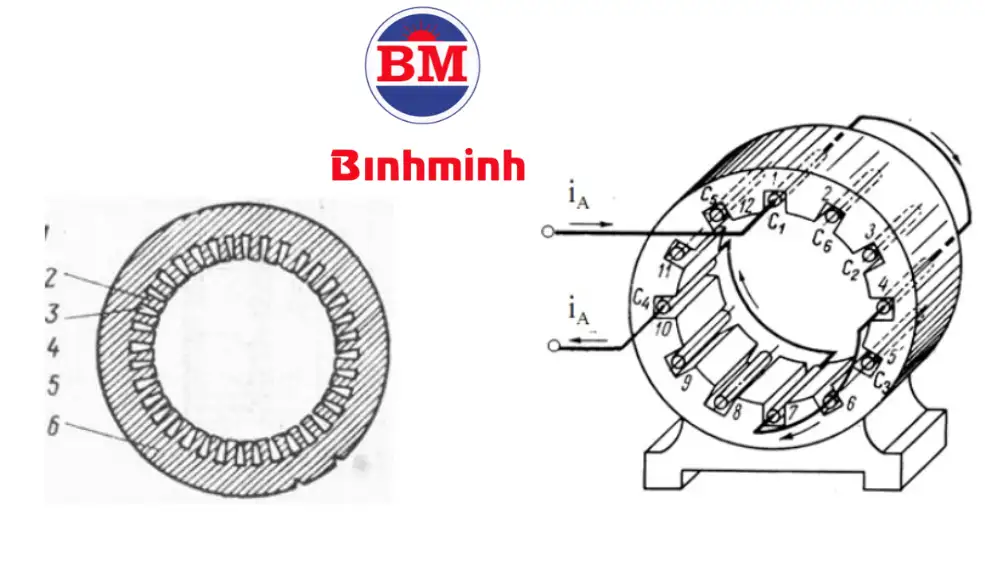

Đặc điểm của phần cảm trong máy phát điện

Không quay :  Được gắn cố định trong máy phát, trái ngược với rôto quay.

Tạo ra điện năng đầu ra : Khi từ trường từ phần cảm (rôto) quay và cắt qua cuộn dây stato, điện áp được cảm ứng ra.

Tản nhiệt tốt : Vì không quay nên dễ bố trí hệ thống làm mát hiệu quả hơn.

Chịu lực từ :  Phải được thiết kế chắc chắn để chống rung và lực từ trường tác động.

Thường đặt ngoài rôto : Trong máy phát đồng bộ hoặc không đồng bộ, stato bao quanh rôto.

Tùy vào ứng dụng : Có thể thiết kế cuộn dây hoặc rãnh đặc biệt để điều chỉnh điện áp, tần số, hoặc hiệu suất.

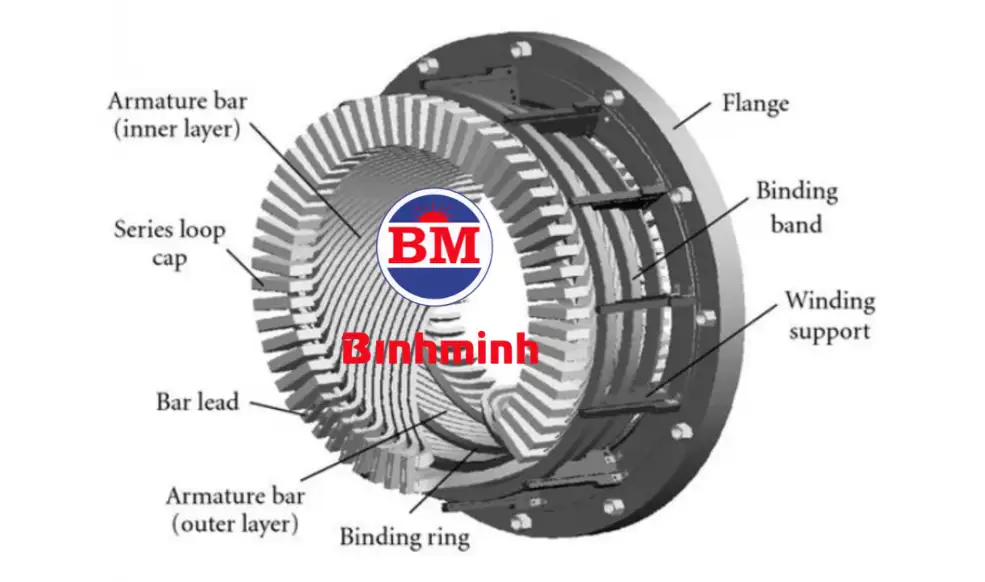

Các bộ phận chính của phần cảm trong máy phát điện

Cuộn dây kích từ : Cuộn dây dẫn điện (thường làm bằng đồng), khi được cấp dòng điện một chiều sẽ tạo ra từ trường.

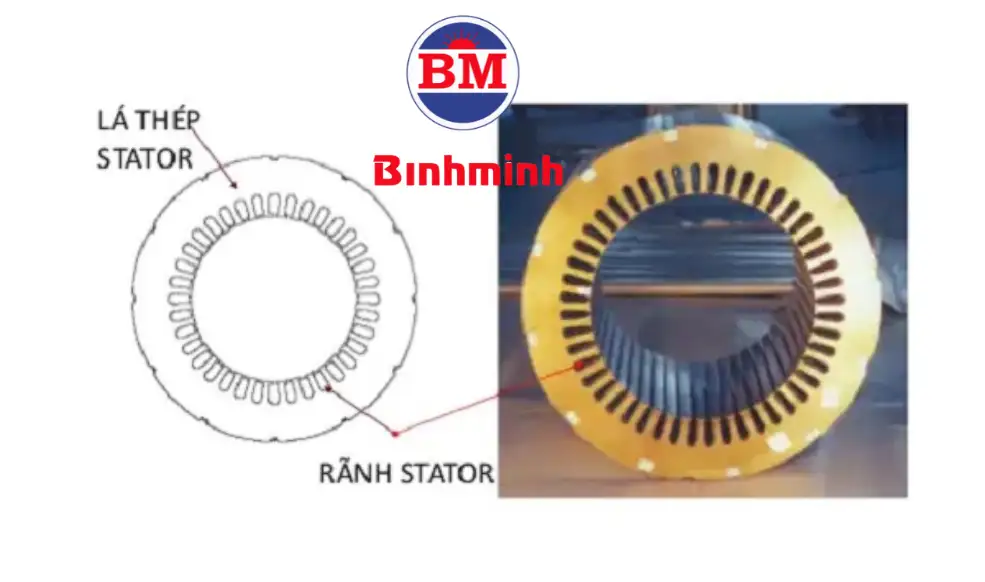

Lõi sắt từ : Thường làm bằng thép kỹ thuật điện, có nhiệm vụ dẫn và tập trung từ thông.

Trục quay (nếu phần cảm là rôto):  Gắn liền với động cơ quay, mang theo cuộn kích từ để tạo từ trường quay.

Vòng trượt và chổi than (máy dùng kích từ chổi than) : Truyền dòng điện một chiều vào cuộn dây kích từ trong khi rôto quay.

Bộ chỉnh lưu  (nếu là loại kích từ không chổi than) : Chuyển đổi dòng xoay chiều sang một chiều để cấp cho cuộn kích từ.

Hệ thống làm mát : Làm mát bằng quạt hoặc dầu nước.  Giúp tản nhiệt khi phần cảm hoạt động lâu và sinh nhiệt lớn.

Nguyên lí hoạt động

Phần cảm trong máy phát điện hoạt động theo định luật Faraday . Khi một cuộn dây dẫn điện (phần ứng) bị từ trường biến đổi cắt qua, hoặc khi từ trường biến thiên cắt qua cuộn dây. Thì trong cuộn dây sẽ xuất hiện một suất điện động (điện áp cảm ứng).

Quy trình hoạt động của phần cảm trong máy phát điện xoay chiều đồng bộ

Cấp dòng điện một chiều (DC) vào cuộn dây kích từ thuộc phần cảm, thường nằm ở rôto.

Cuộn dây kích từ tạo ra từ trường quay, vì rôto được nối với trục động cơ nên quay theo. Có thể là động cơ diesel hoặc turbine .

Từ trường quay này cắt qua các cuộn dây phần ứng nằm ở stato, không quay.Từ đó cảm ứng điện áp xoay chiều theo định luật Faraday.

Điện áp này được dẫn ra ngoài và cung cấp cho tải tiêu thụ.

Phân biệt phần cảm và phần ứng

Tiêu chí	Phần cảm	Phần ứng
Chức năng	Tạo ra từ trường	Tạo ra suất điện động (điện áp) qua cảm ứng
Loại dòng điện cấp vào	Một chiều (DC) để kích từ	Không cấp điện, chỉ nhận từ cảm ứng
Thành phần chính	Cuộn kích từ, lõi thép, nam châm (nếu có)	Cuộn dây quấn để sinh điện
Vị trí trong máy	Thường là rôto (quay)	Thường là stato (tĩnh)
Cơ chế hoạt động	Quay để tạo từ trường biến thiên (hoặc dùng nam châm vĩnh cửu)	Từ trường quay cắt qua tạo điện xoay chiều
Tạo ra điện không?	Không – chỉ tạo từ trường	Có – tạo ra điện áp đầu ra
Điều chỉnh điện áp?	Có – bằng cách điều chỉnh dòng kích từ	Không – điện áp sinh ra phụ thuộc phần cảm
Liên kết cơ khí	Nối trực tiếp với động cơ để quay	Gắn cố định vào vỏ máy (thường không quay)
