Quạt làm mát máy phát điện : Tản nhiệt và tăng hiệu suất hoạt động

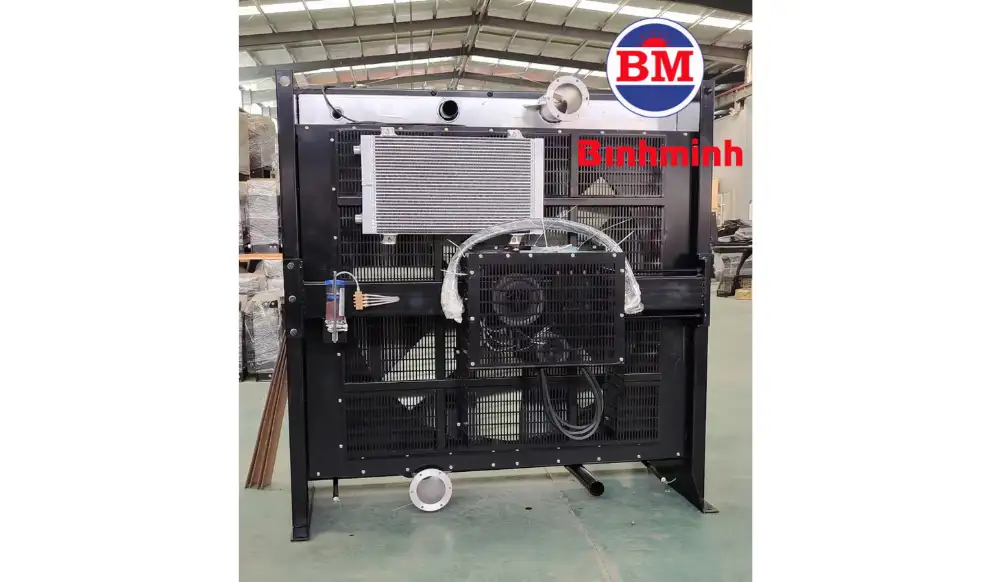

Quạt làm mát máy phát điện là gì ?

Quạt làm mát máy phát điện là một bộ phận quan trọng trong hệ thống làm mát. Nó có nhiệm vụ tạo luồng gió cưỡng bức để tản nhiệt cho động cơ và đầu phát trong quá trình vận hành. Hiểu theo một cách khác thì đây là thiết bị chuyên dụng giúp điều hòa nhiệt độ bên trong máy phát điện. Giúp tránh hiện tượng quá nhiệt gây hư hỏng các chi tiết cơ – điện.

Các chức năng của quạt làm mát đối với máy phát điện

Tản nhiệt cho động cơ và đầu phát

Trong quá trình vận hành, máy phát điện sinh ra lượng nhiệt lớn. Quạt làm mát giúp luồng gió được lưu thông. Giảm nhiệt độ động cơ, cuộn dây và các bộ phận quay, tránh tình trạng quá nhiệt.

Bảo vệ các linh kiện điện

Nhiệt độ cao kéo dài dễ làm hỏng cách điện, cháy cuộn dây. Làm giảm tuổi thọ bạc đạn và các linh kiện điện tử. Quạt làm mát giúp duy trì môi trường nhiệt độ phù hợp, hạn chế hư hỏng linh kiện.

Duy trì hiệu suất phát điện

Khi nhiệt độ ổn định, máy phát điện vận hành ở trạng thái tối ưu. Cung cấp dòng điện ổn định, không bị sụt áp hay giảm hiệu suất.

Kéo dài tuổi thọ máy phát

Hệ thống làm mát tốt giúp giảm mài mòn, hạn chế sự cố và tăng độ bền tổng thể của máy phát điện.

Đảm bảo an toàn vận hành

Tránh tình trạng quá nhiệt dẫn đến cháy nổ, rò rỉ điện hay dừng máy đột ngột. Gây nguy hiểm cho người sử dụng và thiết bị kết nối.

Cấu tạo và vị trí lắp đặt

Quạt làm mát trong máy phát điện thường có cấu tạo đơn giản nhưng được thiết kế chắc chắn. Tăng khả năng  hoạt động liên tục trong môi trường nhiệt độ cao và tốc độ quay lớn.

Các bộ phận chính của quạt làm mát máy phát điện bao gồm:

Cánh quạt : Cánh quạt bao gồm nhiều cánh ghép lại, bố trí cân đối quanh moay-ơ. Hình dạng có thể là thẳng, cong hoặc dạng cánh hướng trục/ly tâm tùy vào yêu cầu lưu lượng gió.

Chất liệu :  thép, hợp kim nhôm hoặc nhựa composite chịu nhiệt, đảm bảo nhẹ nhưng bền.

Công dụng: tạo ra luồng gió cưỡng bức để hút khí mát vào và đẩy khí nóng ra ngoài.

Moay-ơ: Phần trung tâm để gắn quạt vào trục quay (trục động cơ hoặc trục roto). Moay-ơ  thường làm bằng kim loại chắc chắn, có lỗ bắt bu-lông. Có công dụng truyền lực quay từ trục máy đến cánh quạt.

Vòng chặn/Ổ trục (nếu quạt tách rời): Giúp quạt quay trơn tru, giảm ma sát. Với loại gắn trực tiếp trên trục roto thì không cần ổ trục riêng.

Vỏ bảo vệ : Vỏ bảo vệ thường là lưới kim loại hoặc nhựa bao quanh cánh quạt. Vỏ bảo vệ có công dụng:tránh dị vật, bụi bẩn lọt vào và bảo vệ an toàn cho người vận hành.

Trục nối : Trục nối được dùng khi quạt không gắn trực tiếp lên trục roto mà cần bộ phận trung gian.

Vị trí lắp đặt quạt làm mát

Tùy thuộc vào loại máy phát điện mà quạt làm mát được bố trí ở các vị trí khác nhau:

Động cơ

Quạt làm mát thường gắn trực tiếp trên trục khuỷu hoặc bánh đà của động cơ.

Nhiệm vụ: hút gió vào két nước hoặc khoang động cơ, giúp làm mát xy-lanh, piston, hệ thống dầu bôi trơn.

Đầu phát

Quạt gắn ngay sau roto, quay đồng bộ với roto.  Có nhiệm vụ hút không khí mát vào trong máy phát điện. Rồi thổi qua cuộn dây stato – roto, sau đó đẩy khí nóng ra ngoài.

Hệ thống tản nhiệt (đối với máy lớn)

Ngoài quạt gắn trục, nhiều máy phát công suất lớn còn có quạt hướng trục hoặc quạt ly tâm độc lập. Được đặt ở két nước  hoặc trong hầm máy, để tăng hiệu quả làm mát.

Nguyên lí hoạt động của quạt làm mát máy phát điện

Quạt làm mát hoạt động theo cơ chế cưỡng bức đối lưu không khí. Khi máy phát điện vận hành, trục quay của động cơ hoặc roto đầu phát sẽ kéo theo quạt quay. Từ đó tạo ra luồng gió mạnh để lưu thông khí mát và đẩy khí nóng ra ngoài.

Quy trình hoạt động của quạt làm mát máy phát điện

Tạo luồng gió cưỡng bức : Khi quạt quay, các cánh quạt ép không khí di chuyển theo hướng xác định (hút – thổi). Luồng gió này có áp suất cao hơn gió tự nhiên nên có khả năng cuốn khí nóng ra ngoài nhanh hơn.

Hút khí mát vào trong : Không khí bên ngoài (mát hơn) được hút vào khoang động cơ và đầu phát. Khí mát đi qua các bộ phận sinh nhiệt nhiều như: xy-lanh, piston, cuộn dây stator – roto, bạc đạn.

Trao đổi nhiệt và đẩy khí nóng ra ngoài : Không khí mát hấp thụ nhiệt từ các linh kiện và nhanh chóng bị đẩy ra ngoài. Quá trình này giúp duy trì nhiệt độ trong máy phát điện ở mức ổn định. Tránh tình trạng quá nhiệt.

Duy trì vòng tuần hoàn làm mát : Quạt hoạt động liên tục, tạo thành chu trình hút khí mát – thổi khí nóng. Ở máy công suất lớn, quạt có thể kết hợp với két nước hoặc hệ thống quạt phụ. Phương pháp kết hợp này giúp tăng hiệu quả làm mát.

Máy phát điện Mitsubishi công nghiệp sử dụng loại quạt làm mát nào?

Máy phát điện Mitsubishi công nghiệp thường có công suất lớn, hoạt động liên tục. Vì vậy hệ thống làm mát và quạt làm mát được thiết kế khá đa dạng, tùy theo từng model. Máy phát điện Mitsubishi công nghiệp chủ yếu sử dụng quạt hướng trục gắn trục roto và quạt két nước. Với máy siêu công suất trên 2000 kVA, Mitsubishi còn trang bị quạt ly tâm hoặc hệ thống quạt độc lập để đảm bảo hiệu quả làm mát tối ưu.

Quạt gió gắn trục (quạt hướng trục)

Quuạt làm mát được gắn trực tiếp vào trục roto của đầu phát hoặc trục động cơ. Khi máy chạy, quạt quay theo trục, tạo luồng gió dọc trục. Hút không khí mát từ ngoài vào và đẩy khí nóng ra ngoài. Loại quạt làm mát này thường dùng cho máy công suất vừa và lớn.

Quạt két nước

Quạt két nước được lắp ở hệ thống két nước làm mát động cơ diesel. Có nhiệm vụ hút hoặc đẩy gió qua két nước, giúp hạ nhiệt độ dung dịch làm mát tuần hoàn. Đây là loại bắt buộc trên hầu hết máy phát điện Mitsubishi công nghiệp chạy diesel.

Quạt ly tâm trên máy cực lớn

Quạt ly tâm được dùng cho những máy công suất rất lớn lên tới hàng nghìn kVA. Thường lắp riêng biệt trong khoang máy hoặc hầm máy. Tạo luồng gió mạnh hơn quạt hướng trục, tăng hiệu quả làm mát cho cả đầu phát lẫn động cơ.

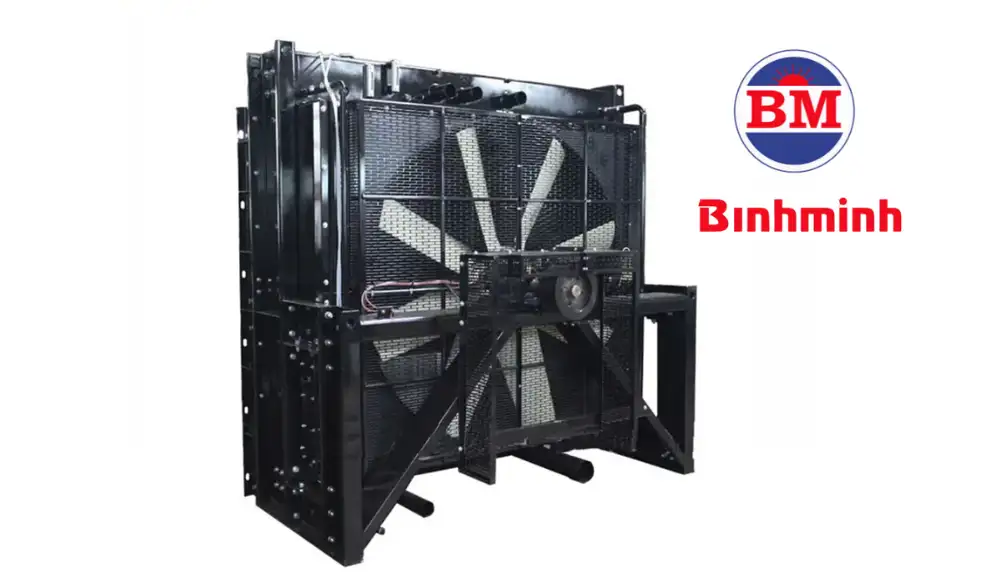

Kết hợp quạt + hệ thống làm mát nước

Với các model Mitsubishi công nghiệp công suất cao, ngoài quạt gió còn có két nước lớn. Hoặc thậm chí bộ trao đổi nhiệt giúp tản nhiệt tối đa.
